旋塞阀是用带孔的塞体作为启闭件，通过塞体与阀杆的转动实现启闭动作的阀门。

一、公司推出的旋塞阀系列

旋塞阀基本系列有两类：

1、X43F型：特殊设计的阀座衬套(PTFE或对位聚苯)与钢制塞体组成的密封副;塞体为不锈钢(不衬)。

2、X43F46型：全部阀体、塞体通道表面内衬FEP。以及根据上述基本形式扩展而至的内衬PFA、PCTFE和使温度可达300℃C的PPL.

用于镶嵌阀座的对位聚苯新材料以满足各种工况需要。X43F和X43F46型自润滑旋塞阀具有独特的摇臂调节装置和理想的旋塞锥形角设

计，密封性能好，使用寿命长，具有进出口端同时密封的优点，在整个工作过程当中密封副摩擦系数小，塞体运转灵活，永远不需润

滑。

二、X43F型旋塞阀结构特点

1、阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全关

位置时，产生足够的密封比压，密封副达到零泄漏。

2、双道沟措密封环既可以使PTFE衬套稳固在阀体内部不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与

旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。

3、塞轴上部采用一个PTFE膜片和O型圈与调节垫片组成，既可以调整密封面间的密封比压，使塞子转动灵活，又可能保证进、出

口端和中法兰连接端的密封。

4、整个密封过程可以近似认为与管道内压力无关。

5、PTFE衬套内，根据使用温度和工作介质采用不同材料的填充物，润滑好、寿命长。

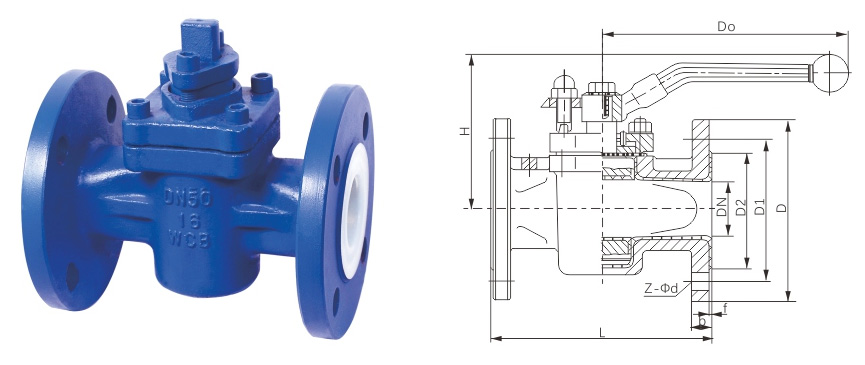

法兰连接旋塞阀(全衬里、卡套式)

设计与制造符合中国国家标准

公称压力:PN0.6-1.5(MPa)(全衬里)PN0.6-4.0(MPa)(卡套式)

公称通径：DN15~500(mm)
