产品概述

ZDLP电动/电子式单座调节阀采用顶导向结构，阀体结构紧凑，流体通道呈S流线型， 压降损失小，流通量大，可调范围广，流量特性精度高。阀芯导向部分的导向面积大，具 有抗振性能强特点，阀座关闭性能符合GB/T4213-2008  标准，调节阀配用接收ON-OFF 或 4-20 mADC或1-5V的直流信号进行比例动作的小型、坚固、高精度的执行机构，更适用于 要求可靠性及关闭性能高的高温，低温及高压场合下使用。

标准技术参数

阀体

型       式：直通单座铸造球形阀

阀  尺 寸 ：DN20~200

额定压力： PN16,PN40,PN63,PN100

连接形式：法兰(标准型)、螺纹、焊接

(须用户指定)

法兰标准：钢制法兰按

GB9113-2000,HG/T20592-2009

密封面型式：PN16 为凸面

PN40、63、100为凹凸面

法兰端面距：按GB/T12221-2005

材    料 ：ZG230-450

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

压盖型式：压板式

填    料：V型聚四氟乙烯填料，柔性石墨填料

垫    片：型式，齿型和平型

材料，F4/改性F4,  不锈钢+石墨

执行机构

型    式：电动(电子)式执行机构

381LSA/XA-08,381LSA/XA-20, 381LSB/XB-30,381LSB/XB-50, 381LSC-65,381LSC-99, 381LSC-160,381LSC-260

阀作用：正作用，反作用

控制动作：比例控制或ON-OFF  控制

输入信号：4~20mADC 或1-5VCD须选择输入 信号“断”时调节阀的位置(保位、 全开、全关)

电    源：AC220V,50HZ

输出信号：4~20mADC(负载电阻500Ω以下)

功    耗：A型/50VA,B  型/150VA,C  型220VA

保护等级：IP55

出线连接：普通S型G1/2,   防 爆X型G3/4

环境温度：无空间加热器-10℃~+60℃ 有空间加热器-35℃~+60℃

环境温度：普通S型95%以下防爆X型45~85%

隔爆等级：Exd II Bt4

过载保护：A、B型任选，C 型必配

手动装置：带手柄

性能

额定KV 值：参照表1

流量特性：线性、等百分比

可调范围：50:1

阀座泄漏率(对于额定KV值%):

金属密封小于0 .01%  (ANSI    B16.104-1976IV级)及小于 0.001%(为选择项)

软密封小于0 . 00001% 以下(ANSIB16.104~-1976VI    级 ) 基本误差：±1%

回    差：≤1%

死    区：≤1%

动作时间：参照表1

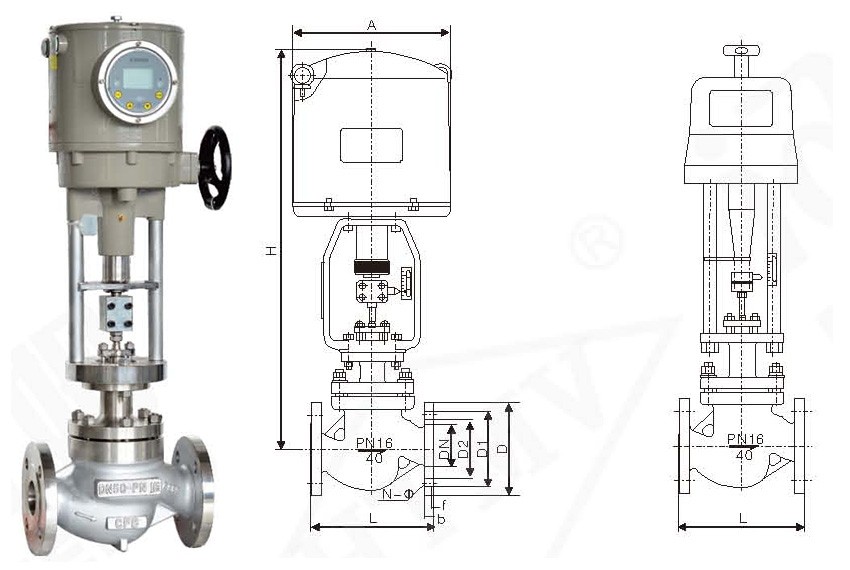

外形尺寸：参照表2

油漆颜色：调节阀的气动执行机构和阀的表面  应涂漆，不锈钢和铜的阀可不涂漆， 阀体上的箭头及文字涂红漆。用户   指定色彩也可。
