产品概述

ZDLM电动/电子式套简调节阀采用套筒导向，压力平衡型双密封面、单密封面结构， 是一种力平衡的调节阀，阀体结构紧凑，流体通道呈S流线型，优点为压降损失小。流通量 大，可调范围广，流量特性精度高。调节阀配用接收ON-OFF或4-20mADC或1-5V的直流 信号进行比例动作的小型、坚固、高精度的执行机构，更适用于要求动态稳定性好，噪音 低、空化闪蒸等，高低温，高压差流体控制条件下使用。

标准技术参数

阀体

型式：直通单座铸造球形阀

掬 尺 寸：DN20~200

额定压力：PN16,PN40,PN63,PN100

连接形式：法兰(标准型) 螺纹、焊接(须用户指定)

法兰标准：钢制法兰按 GB9113-2000,HG/T20592

密封面型式：PN16为凸面、PN40、63、100为凹凸面

法兰端面距：按GB/T12221-2005

材 料：ZG230-450、ZG1Cr18Ni9TI、ZG1Cr18Ni12Mo2Ti

压 盖 式：压板式

填 料：V型聚四氟乙烯填料、柔性石墨填料

垫 片：型式，齿型和平型，材料，F4/改性F4,不锈钢+石墨

执行机构

型 式：电动(电子)式执行机构 381LSAXA-08,381LSA/XA-20,381LSB/XB-30,381LSB/XB-50, 381LSC-65,381LSC-99,381LSC-160

阀 作用：正作用，反作用

控制动作：比例控制或ON-OFF控制

输入信号：4~20mADC或1-5VDC  须选择输入信号“断”时调节阀的位置(保位、全开、全关)

电 源：AC220V,50HZ

输出信号：4-20mADC(负载电阻5000以下)

功 耗：A型/50VA,B型/150VA,C型220VA

保护等级：IP55

出线连接：普通S型G1/2,防爆X型G3/4

环境温度：无空间加热器-10℃~+60℃，有空间加热器-35℃-+60℃，防爆X型 -10℃-+40℃

环境温度：普通S型95%以下，防爆X型45-85%

隔爆等级：Exd I Bt4

过载保护：A、B型任选，C型必配

手动装置：带手柄

性能

额定KV值：参照表1

流量特性：线性、等百分比

可调范围：50:1

基本误差：±1%

回 差：≤1%

死区：≤1%

动作时问：参照表1

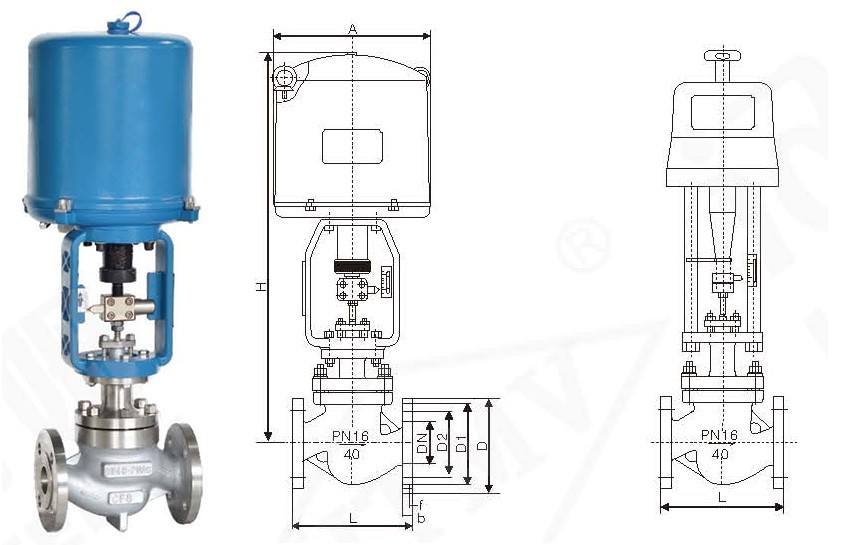

外形尺寸：参照表2

接线端子圈：参阅所配执行机构使用说明书

油漆颜颜色：调节阀的气动执行机构和阀的表面应涂漆，不锈钢和铜的阀可不涂漆，闵体上的箭头及文字涂红漆。用户指定色彩也可。

阀内组件

结构形式：压力平衡型

阀  芯：柱塞型

套  筒：金属密封

等百分比特性(%C)

线性特性(LC)

软密封(阀芯材料：增强聚四氟乙烯)

等百分比特性(%C)

线性特性(LC)
