产品概述

ZDLN电动/电子式双座调节阀采用双导向结构，阀体结构紧凑，流体通道呈S流线型，压降损失小流通量大，可调范围广，流量特性精度高。由于在阀芯导向部的顶部扩底部进行了固定，具有抗震耐腐的特点。调节阙配用接收ON-OFF或4-20mADC或1-5V的直流信号进行比例动作的小型、坚固、高精度的执行机构，更适用于要求动态稳定性好、高可靠性、高压、高压盖及流体介质中含淤浆易堵的工艺条件状况下的良好控制。

标准技术参数

阀体

型 式：直通铸造球形阀

阀尺 寸：DN20~200

柔性石墨填料

额定压力：PN16,PN40,PN63,PN100

连接形式：法兰(标准式)

法兰标准：钢制法兰按  GB9113-2000,HG/T20592-2009

密封面型式：PN16为凸面；PN40、63.100为凹凸面

法兰端面距：按GB/T12221-2005

材 料：ZG230-450  ZG1Cr18Ni9Ti  ZG1Cr18Ni12Mo2Ti

压盖型式：压板式

填 料：V型聚四氣乙烯填料，柔性石墨填料

垫 片：型式，齿型和平型材料，F4/改性F4,不锈钢+石墨

执行机构

型    式：电动(电子)式执行机构

381LSA/XA-08,381LSA/XA-20, 381LSB/XB-30,381LSB/XB-50, 381LSC-65,381LSC-99, 381LSC-160,381LSC-260

阀作用：正作用，反作用

控制动作：比例控制或ON-OFF  控制

输入信号：4~20mADC 或1-5VCD须选择输入 信号“断”时调节阀的位置(保位、 全开、全关)

电    源：AC220V,50HZ

输出信号：4~20mADC(负载电阻500Ω以下)

功    耗：A型/50VA,B  型/150VA,C  型220VA

保护等级：IP55

出线连接：普通S型G1/2,   防 爆X型G3/4

环境温度：无空间加热器-10℃~+60℃ 有空间加热器-35℃~+60℃

环境温度：普通S型95%以下防爆X型45~85%

隔爆等级：Exd II Bt4

过载保护：A、B型任选，C 型必配

手动装置：带手柄

性能

额定KV 值：参照表1

流量特性：线性、等百分比

可调范围：50:1

阀座泄漏率(对于额定KV值%):

金属密封小于0 .01%  (ANSI    B16.104-1976IV级)及小于 0.001%(为选择项)

软密封小于0 . 00001% 以下(ANSIB16.104~-1976VI    级 ) 基本误差：±1%

回    差：≤1%

死    区：≤1%

动作时间：参照表1

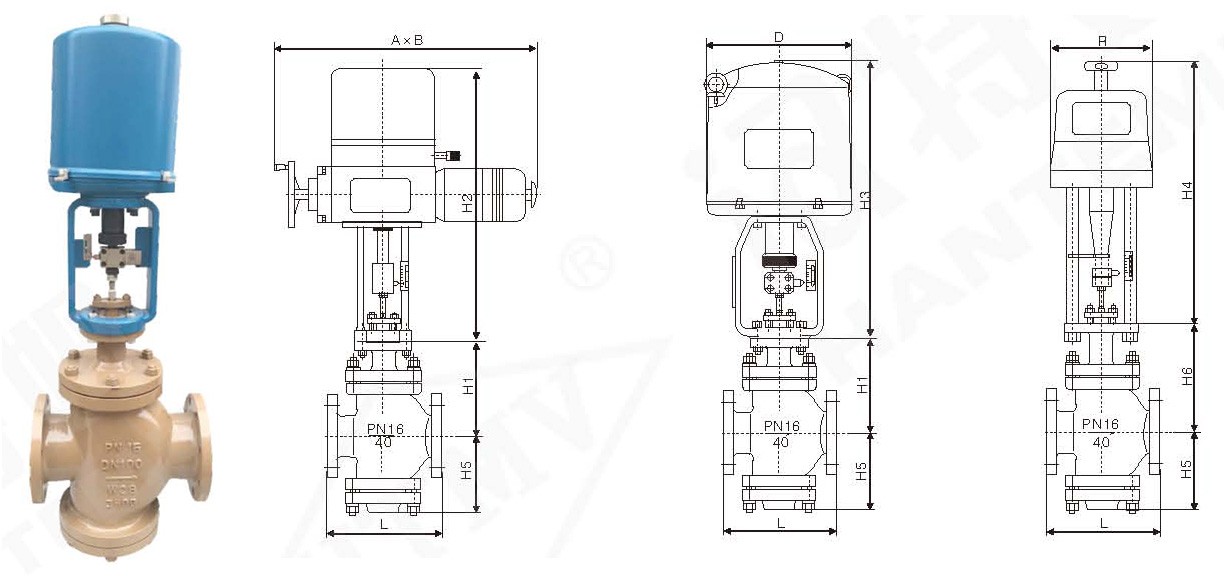

外形尺寸：参照表2

油漆颜色：调节阀的气动执行机构和阀的表面  应涂漆，不锈钢和铜的阀可不涂漆， 阀体上的箭头及文字涂红漆。用户   指定色彩也可。
