产品概述

ZJH   型气动薄膜三通调节阀主要用于将一股进口流体分成二股出口流体或者把二股 进口流体合成一股出口流体。三通阀分为(ZJHQ) 合成流调节阀，(ZJHX)  分流调节阀。阀 尺寸，压差较小时合流阀也可以作为分流阀用，但阀体尺寸大，压差高的场合勿用分流 阀 。

标准技术参数

阀体

型       式：三通铸造球形阀

阀   尺  寸 ：DN25~200

额 定 压 力 ：PN16、PN40

连 接 形 式 ： 法 兰

法兰标准：钢制法兰按

GB9113-2000,HG/T20592-2009

密封面型式：PN16为凸面

PN40为凹凸面

法兰端面距：按GB/T12221-2005

材     料：ZG230~450

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

结构形式：标准型(-20℃~+200℃) 合流型合流场合

合流型分流场合

分流型分流场合

散热型(-40℃~+450℃)

波纹管密封型(-40℃~+350℃)

压盖型式：压板式

填    料 ：V型聚四氟乙烯填料，柔性石墨填料

垫    片 ：型式，齿型和平型

材 料 ，F4/ 改性F4,   不锈钢+石墨

执行机构

型   式：多弹簧式薄膜执行机构 ZH-22,ZH-23,ZH-34,ZHB-45

阀作用：正作用，反作用

膜片材料：丁腈橡胶夹增强涤纶织物

弹簧量程：20~100KPa,40~200KPa,80~240KPa,

供气压力：0.14~0.4MPa

信号接口：内螺纹16×1 .5

环境温度： -30℃~+70℃

性能

额定KV值：参照表1

可调范围：30:1

阀座泄漏率(对于额定KV 值%):

金属密封   小于0 . 1%或0 .01%

                (ANSIB16.104-1976IV 级)

回    差：小于全行程的1%      (带定位器)

                小于全行程的3%~5%(不带定位器)

基本误差：小于全行程的±1%    (带定位器)

                小于全行程的±5%  (不带定位器)

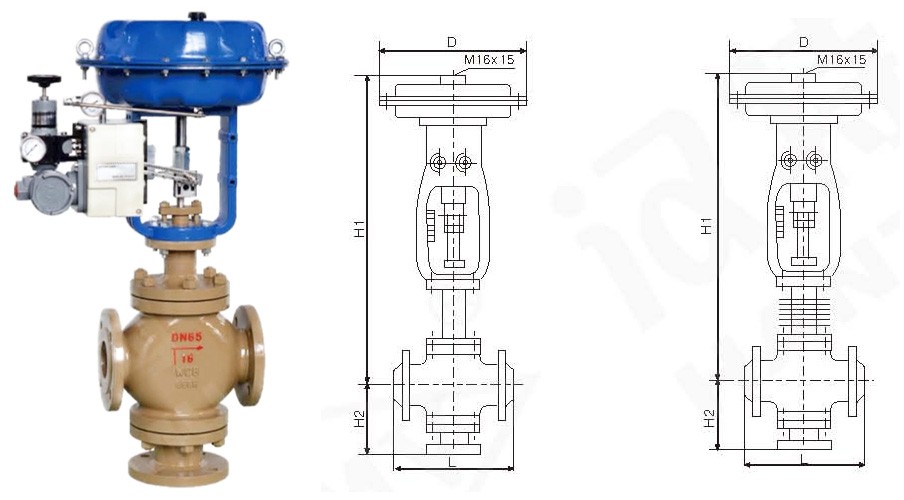

外形尺寸：参照表2

油漆颜色：调节阀的气动执行机构和阀的表面   应涂漆，不锈钢和铜的阀可不涂漆， 阀体上的箭头及文字涂红漆。用户   指定色彩也可。
