产品概述

ZMAS/ZMBS型气动薄膜角形单座调节阀是一种顶导向结构的调节阀，阀体结构紧凑、 流路通畅，压降损失小， 流量大。阀芯导向面积大，抗震性好，阀座关闭性能符合 GB/T4213-2008 标准，调节阀配用多弹簧膜执行机构，其结构紧凑，输出力大，该阀广泛 适用于允许泄漏量小阀前后压差不大场合，控制高粘度介质及含有颗粒的流体和泥浆，闪蒸 流体等，可避免结焦、堵塞，便于自净与清洗。角形高压调节阀专为易生产气蚀高压系统设 计的一特殊阀门。

标准技术参数

阀体

型       式：单座型铸造角阀(锻造)

阀  尺 寸 ：DN20~200

额定压力： PN16,PN40,PN63,PN220, PN320

连接形式：法兰、焊接

GB9113-2000,JB/T-94

密封面型式：PN16为凸面

PN40、63为凹凸面

PN220、PN320为榫槽面

法兰端面距：按GB/T12221-2005

材   料 ：ZG230~450

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

结构形式：标准型(-20℃~+200℃)

低温型(-60℃~-196℃)

散热型(-40℃~+450℃)

波纹管密封型 压盖型式：压板式

填    料 ：V 型聚四氟乙烯填料，柔性石墨填料

垫   片：型式，齿型和平型

材 料 ，F4/  改性F4,  不锈钢+石墨

执行机构

型    式：多弹簧式薄膜执行机构 ZHB-22,ZH - 23,ZH  B-34, ZHB-45

阀 作 用 ： 正 作 用 ， 反 作 用

膜片材料：丁腈橡胶夹增强涤纶织物

弹簧量程：20~100KPa,40~200KPa,80~240KPa,

供气压力：0.14~0.4MPa

信号接口：内螺纹M16×1.5

环境温度： -30℃~+70℃

性能

额 定KV值：参照表1

流量特性：线性、等百分比

可调范围：50:1

阀座泄漏率(对于额定KV 值%):金属密封  小于0.01%(ANSI B16.104-1976VI级)及 小于0.001%(为选择项)

回   差：小于全行程的1%(带定位器)小于全行程的3%~5%(不带定位器)

基本误差：小于全行程的±1%(带定位器)小于全行程的±5%(不带定位器)

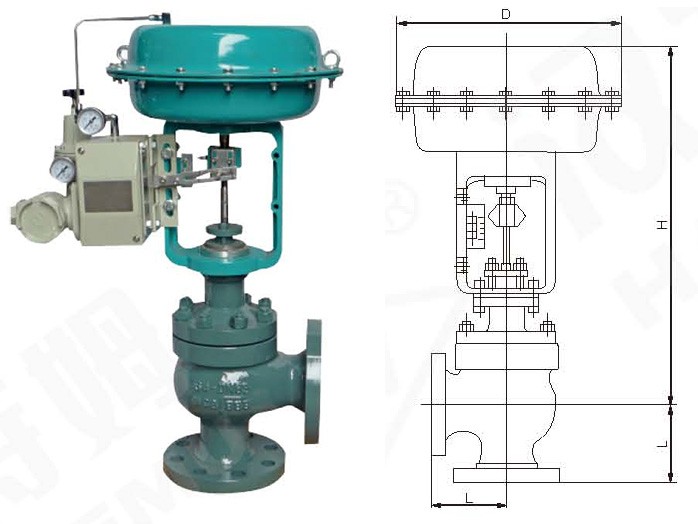

外形尺寸：参照表2

产品重量：参照表2

型号编制：参照型号编制

油漆颜色：调节阀的气动执行机构和阀的表面应 涂漆，不锈钢和铜的阀可不涂漆，阀 体上的箭头及文字涂红漆。用户指定色彩也可。
