产品概述

ZMQP/ZSQP型快换式气动薄膜/活塞切断阀采用顶导向结构，阀体结构紧凑，流体通道 呈S流线型，压降损失小流通量大，阀座关闭性能符合GB/T4213-2008  标准，配用多弹簧 式薄膜活塞执行机构，具有结构小输出力大。切断阀接受来自调节仪表的信号，切断、开 启或改变介质流向，达到对压力、流量、温度或液体等工艺参数的自动控制，更适用于要 求可靠性及关闭性能高的高温场合下使用。

标准技术参数

阀体

型      式：直通铸造型阀体

阀   尺 寸 ：DN15~200

额 定 压 力 ：PN16,PN40,PN63

连接形式：法兰

法兰标准：钢制法兰按 GB9113-2000,JB/T-94

密封面型式：PN16为凸面，PN40、63  为凹凸面

法兰端面距：按GB/T12221-2005

材   料 ：ZG230~450，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

结构形式：标准型(-20℃~+200℃)，散热型(-40℃~+450℃)，波纹管密封型

压盖型式：螺纹式

填    料 ：V型聚四氟乙烯填料，柔性石墨填料

垫    片：型式，齿型和平型，材料，F4/ 改性F4, 不锈钢+石墨

执行机构

型      式：多弹簧式薄膜执行机构 ZQ(L)100R,ZQ(L)200R,ZQ(L)400R ZQ(L)600段，ZQ(L)1000R。多弹簧式活塞执行机构(膜盖式) ZQ(L)100,ZQ(L)200k,ZQ(L)400R

ZQ(L)600R

阀作用：正作用，反作用

膜片材料：丁睛橡胶夹增强涤纶织物

供气压力：ZMQP型  0或200KPa

ZSQP型  或400~600KPa

信号接口：内螺纹M10×15

环境温度：-30℃~+70℃

性能

额定KV值：参照表1

流量特性：快开

阀座泄漏率(对于额定KV值%):

金属密封 小于0.01%(ANSI B16.104-1976IV级) 小于0.001%(为选择项)

软密封  小于0.0001%以下(ANSI B16.104-1976VI级)

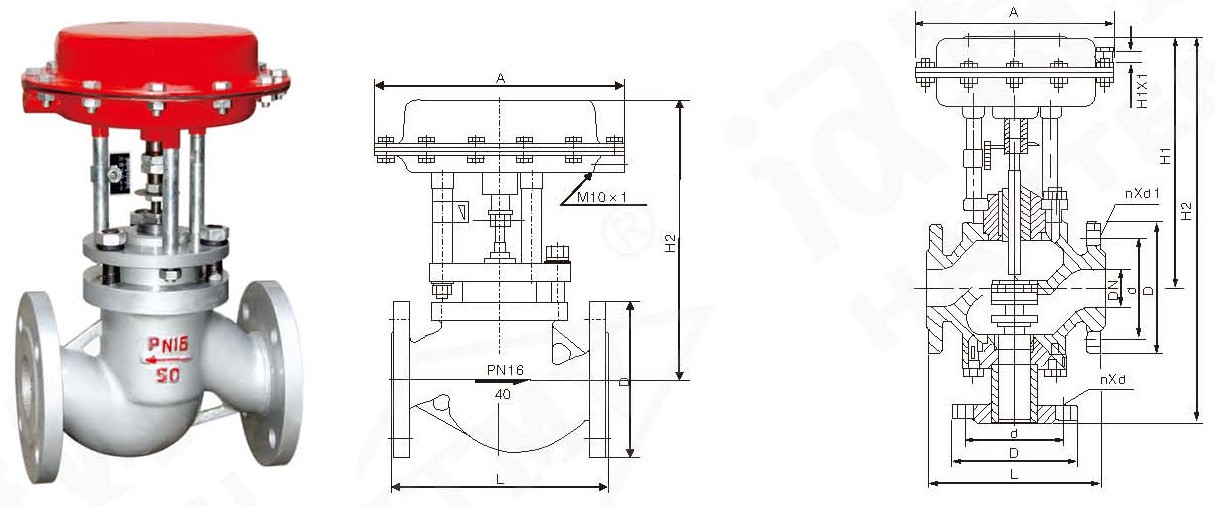

外形尺寸：参照表2

油漆颜色：调节阀的气动执行机构和阀的表面  应涂漆，不锈钢和铜的阀可不涂漆。 阀体上的箭头及文字涂红漆。用户 指定色彩也可。
