气动薄膜低温调节阀
产品概述

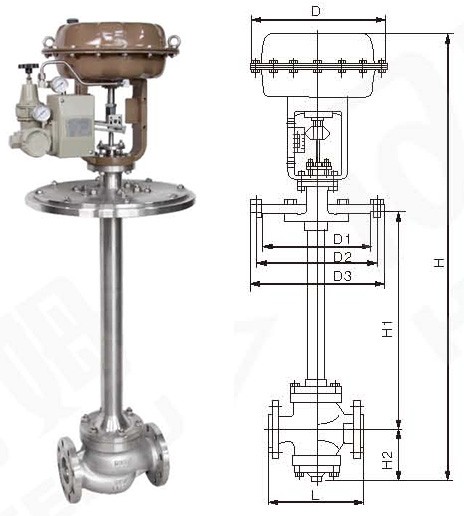

ZMAP-16D 气动薄膜(小流量、单座、双座)低温调节阀是用于低温(-250℃)状态下工 作。它由气动薄膜执行机构和带长颈接管的阀体组件组成，长颈接管的作用是使阀杆密封 处接近常温下工作，并减少外界热量传入。为减少热传递，长颈上盖采用薄壁结构。
标准技术参数
阀体
型 式：小流量阀(Y)、单 座 阀(P)、双 座阀(N)
阀 尺 寸 ：DN25~200
额定压力：PN16,PN40,PN64
连接形式：法兰
法 兰 标 准 ：JB79-59
材 料 ：LCB;ZG1Cr18Ni9Ti
阀体材料：低温钢、铸不锈钢
密封面尺寸：凹凸式按JB78-59
适用温度范围： -46℃~-200℃，- 60℃~- 250℃
执行机构：ZMA/B 型多弹簧气动薄膜执行机构，ZHA/B精小型薄膜执行机构
阀 体：铸不锈钢，ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti等
芯座：1Cr18Ni9Ti、0Cr18Ni12Mo2Ti等
填 料 ：V型聚四氟乙烯
执行机构
型 式： 配用执行机构型号 ZHAB-22, ZHAB-23, ZHAB-34, ZHAB-45
作用方式：气关式；气开式
弹簧压力范围(KPa): 标准20-100, 可选用40-200、 20-60、60-100
供气压力：标准0.14; 可选用0.24
气源接头： M16x1.5 固有可调比R:30:1
性能
额 定KV值：见表1
流量特性：直线；等百分比
泄漏率：单座阀、小流量阀小于阀额定容量的10; 双座阀、小于阀额定容量的5x10-2
回 差：带定位器，小于全行程的3%
基本误差：带定位器，小于全行程的±3
注：采用标准的v型聚四氟乙烯填料
