产品概述

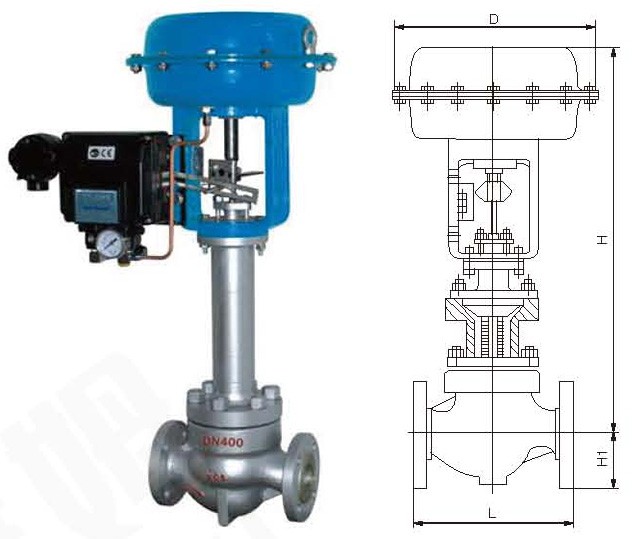

气动薄膜波纹管密封单座调节阀，阀芯采用上导向结构，其上阀盖形式采用波纹管结构 来密封阀杆，消除了介质容易通过阀杆处外漏的缺陷。适用于剧毒、易燃易爆易挥发和稀有 责金属介质的调节，并可用在真空场合。

标准技术参数

阀体

型       式：

阀  尺 寸 ：DN40~200

额 定 压 力 ：JIS10、16、20、30K;ANS1125、150、300; JPI125、150、300;PN1.6、4.0、6.4Mpa

连接形式：法兰

法 兰 标 准 ：JB78-59、JB79-59、 JB/T79.1-94、JB/T79.2-94、HG20592-2009、ANSI、JIS、DIN 等

阀芯形式：单座柱塞型阀芯

阀   体 ：ZG230-450、ZG1Cr18Ni9Ti、316、316L、 耐腐蚀合金等

芯    座：1Cr18Ni9Ti、316、316L、耐腐蚀合金、F4 等

上阀盖：常温型(-17~230℃);伸长 I 型(-45~-176℃、230~566℃) 伸长Ⅲ型(-100~-45℃)

执行机构： ZHA/B  型多弹簧气动薄膜执行机构

填   料：聚四氟乙烯、柔性石墨

膜    片：丁腈橡胶夹尼龙布

执行机构

型   式：ZH□23,ZH□34,ZH□45

作用方式：气关式；气开式

气源接头： M10x1、M12×1.25; 固有可调比R:50:1

作用方式：允许压差△p(Mpa)

弹簧范围(Mpa):    允许压差△p(Mpa)

气源压力(Mpa):   允许压差△p(Mpa)

性能

额 定CV 值：见表1

流量特性：等百分比、直线

泄漏率：硬密封IV级，小于额定流量的10-¹ ;

回差：不带定位器，小于全行程的5%;

基本误差：不带定位器，小于全行程的±11%;

死区：不带定位器，小于全行程的3%;

注：采用标准聚四氟乙烯填料

软 密 封VI级，小于额定流量的10- 带定位器，小于全行程的3%

带定位器，小于全行程的±3% 带定位器，小于全行程的1%
