产品概述

ZZYP型自力式压力调节阀，是一种无需外来能源，而只依靠被调介质自身的压力变化 达到自动调节和稳定阀前(或阀后)压力为恒定值的一种节能型压力调节阀。该阀是一种理想 的节能型产品，它广泛应用于蒸气的保压与稳定，也适用于非腐蚀性气体，低粘度液体介 质减压(阀后或泄压稳压(阀前)的自动控制。

标准技术参数

阀体

型       式：直通单座/双座/三通铸造球形阀

阀  尺  寸 ：DN20~300

额定压力：PN16,PN40,PN63

连接形式：法兰

法兰标准：钢制法兰按，GB9113-2000,JB/T-94

密封面型式：PN16为凸面，PN40/63 为凹凸面

法兰端面距：按GB/T12221-2005

材料：ZG230-450(SCPH2)、ZGCr18Ni9Ti(SCS13A)、ZGOCr18Ni12MoTi(SCS14A)

结构形式：标准型(-5℃~+80℃)、中温型(<+350℃)、波纹管平衡型、活塞平衡型

压盖型式：螺纹式或压板式

填    料 ：V 型聚四氟乙烯填料 柔性石墨填料

垫   片：型式，齿型和平型，材料，F4/ 改性F4,  不锈钢+石墨

执行机构

型  式：薄膜式(用于被调压力≤0.6MPa) ZY70,ZY100,ZY200,ZY280, ZY400

膜片材料：丁腈橡胶夹增强涤纶织物

信号接口：内螺纹M16×1.5

环境温度：-30℃~+70℃

型  式：活塞式(用于被调压力>0.6MPa) ZY28,ZYH70,ZYH103,ZYH133,ZYH188,ZYH201

活塞材料：ZALSi12

信号接口：内螺纹M16×1.5

环境温度：-30℃~+70℃

性能

额定KV值：参照表1

流量特性：快开(特殊可要求等百分比或线性)

整机作用方式：阀前压力控制、阀后压力控制

压力调节范围：参照表2

压力控制精度：±5%

阀座泄漏率(对于额定KV值%):

金属密封 小于0.01% (ANSIB16.104-1976IV级)，软密封 小于0.00001%以下(ANSIB16.104-1976IV级)

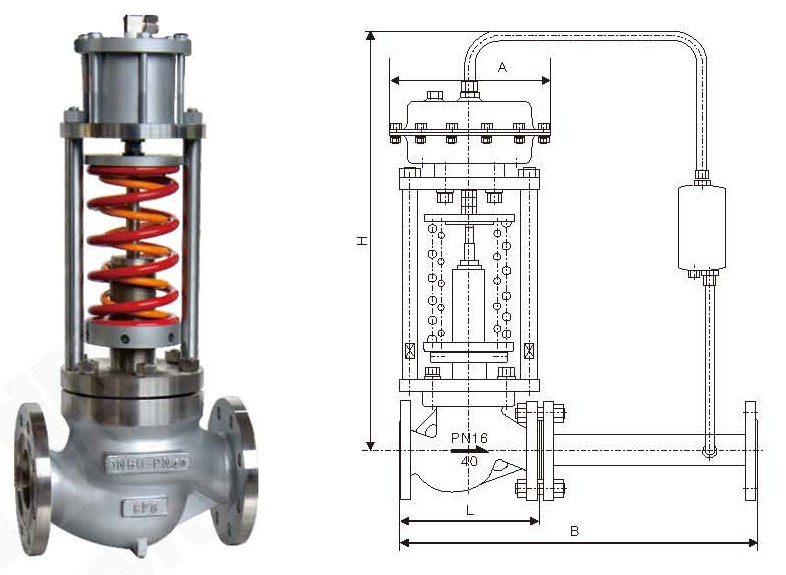

外形尺寸：参照表3

油漆颜色：调节阀的气动执行机构和阀的表面  应涂漆，不锈钢和铜的阀可不涂漆， 阀体上的箭头及文字涂红漆。用户  指定色彩也可。
