产品概述

ZZYVP型指挥器操作型自力式压力调节阀，是一种无需外来能源，而只依靠被调介质 自身的压力变化达到自动调节和稳定阀后压力为恒定值的一种节能压力调节阀。
该阀压力设定在指挥器上实现，因而方便、快捷、省时省力可运行状态下连续设定；控 制精度高，可比一般ZZY型直接操作自力式压力调节阀高一倍，适合于控制精度要求高的场 合；检测，执行元件由耐高温材料制作，无需带冷凝器也可用于高温(200℃)水蒸气场合。

标准技术参数

阀体

型      式：直通三通铸造球形阀

阀   尺 寸 ：DN20~150

额 定 压 力 ：PN16

连接形式 ： 法兰

法兰标准：钢制法兰按GB9113-2000,JB/T-94

密封面型式：PN16 为凸面

材      料 ：ZG230-450(SCPH2)、ZGCr18Ni9Ti(SCS13A)、ZGOCr18Ni12MoTi(SCS14A)

结构形式：标准型(-5℃~+70℃)

高温型(无冷凝器)(<+200℃)

垫      片：型式，齿型和平型，材 料 ，F4/ 改性F4,  不锈钢+石墨

执行机构

型    式：薄膜式 ZH100,ZH200,ZH280,ZH400

膜片材料：丁腈橡胶夹增强涤纶织物

信号接口：内螺纹M16×1.5

环境温度： -30℃~+70℃

性能

额 定 KV 值：参照表1

流 量 特 性 ： 快 开

整机作用方式：阀后压力控制

压力调节范围：参照表2

压力控制精度：≤±2.5%

压力控制精度：±2.5%

阀座泄漏率(对于额定KV值%):

金属密封小于0.01%( ANSIB16.104-1976IV级)；软密封小于0.00001%以下(ANSIB16.104-1976IV级)

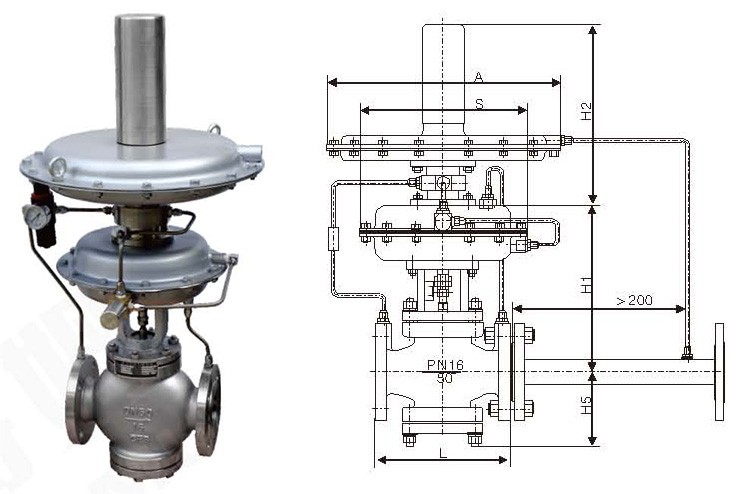

外形尺寸：参照表3

油 漆 颜 色 ：调节阀的气动执行机构和阀的表面   应涂漆，不锈钢和铜的阀可不涂漆， 阀体上的箭头及文字涂红漆。用户   指定色彩也可。
