气动薄膜隔膜调节阀
产品概述

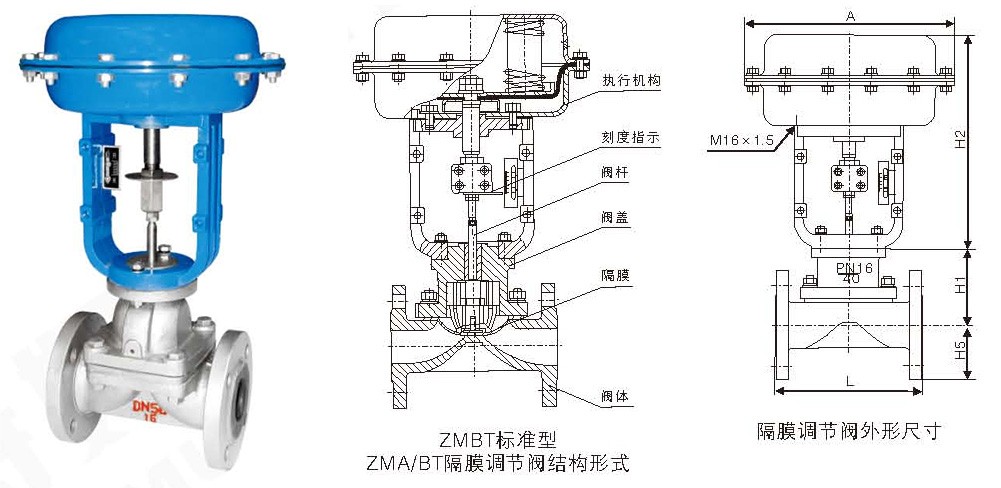

ZM食T型气动薄膜隔膜调节阀采用隔膜与阀体间“山”形凸出面进行密封，无填料函节流 元件为弹性隔膜，阀体流道平滑，阀体衬里和隔膜均可采用耐腐蚀材料制造，调节阀配用多 弹簧式薄膜执行机构，具有结构小输出力大，更使用于要求耐腐蚀、剧毒场合。
标准技术参数
阀体
型 式：直通铸造阀体
阀 尺 寸 ：DN20~200
额定压力： PN10
连接形式：法兰
法兰标准：钢制法兰按GB9113-2000, JB/T-94
密封面形式：PN10为凸面
法兰端面距：按GB/T12221-2005
材 料：ZG230~450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
结 构 形 式 ：标准型(-20℃~+200℃
执行机构
型 式：多弹簧式薄膜执行机构、ZHô-22,ZHB-23、ZH-34,ZH-45
阀作用：正作用，反作用
膜片材料：丁晴橡胶夹增强涤纶织物
弹簧量程：20~100KPa,40-200KPa, 80~240KPa
供气压力：0 . 14~0 .4MPa
信号接口：内螺纹M16x1.5
环境温度： -30℃~+70℃
性能
额 定KV 值：参照表1
流 量 特 性 ： 快 开
可调范围：50:1
阀座泄露率：(对于额定Kv 值 % )
软密封：小于0 .00001%以下(ANSIB16.104-1976VI 级)
外形尺寸：参照表2
产品重量：参照表2
油 漆颜色：调节阀的气动执行机构和阀的表面 应涂漆，不锈钢和铜的阀可不涂漆。 阀体上的箭头及文字涂红漆。
用户指定色彩也可。
