产品概述

ZDLT 型电动隔膜调节阀采用隔膜与阀体间“山”凸出面进行密封，无填料函，节流元件 为弹性隔膜， 阀体流通平滑， 阀 体衬里和隔膜均可采用耐腐蚀材料制造，调节阀配用接收 ON-OFF 或1-20mADC 或1-5V的直流信号进行比例动作的小型、坚固、商精度的执行机构， 更适用于要求耐腐蚀，剧毒场合。

标准技术参数

阀体

型      式：直通铸造阀体

阀 尺 寸 ：DN20~200

额定压力：PN10

连接形式：法兰

法兰标准：钢制法兰按 GB9113-2000,JB/T-94

密封面型式：PN10 为凸面

法兰端面距：按GB/T12221-2005

材      料：ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti

执行机构

型      式：电动(电子)式执行机构 381LSA/XA-08,381LSA/XA-20, 381LSB/XB-30,381LSB/XB-50, 381LSC-65,381LSC-99,381LSC-160

阀作用：正作用，反作用

控制动作：比例控制或ON-OFF控制

输入信号：4~20mADC或1-5VDC须选择输入信号“断”时调节阀的位置(保位、 全开、全关)

电      源：AC220V,50HZ

输出信号：4~20mADC(负载电阻5000以下)

功      耗：A型/50VA,B型/150VA,C型220VA

保护等级：IP55

出线连接：普通S型G1/2,防爆X型G3/4

环境温度：无空间加热器-10℃~+60℃ 有空间加热器-35℃~+60℃  防爆X型   -10℃~+40℃

环境湿度：普通S型95%以下防爆X型45~85%

隔爆等级：Exd I Bt4

过载保护：A、B型任选，型必配

手动装置：带手柄

性能

额定KV值：参照表1

流量特性：线性

可调范围：30:1

阀座泄漏率：(对于额定KV值%);

金属密封：小于0.00001%(ANSIB16.104~1976VI级)

基本误差：±1%

回   差：≤1%

死    区 ： ≤ 1 %

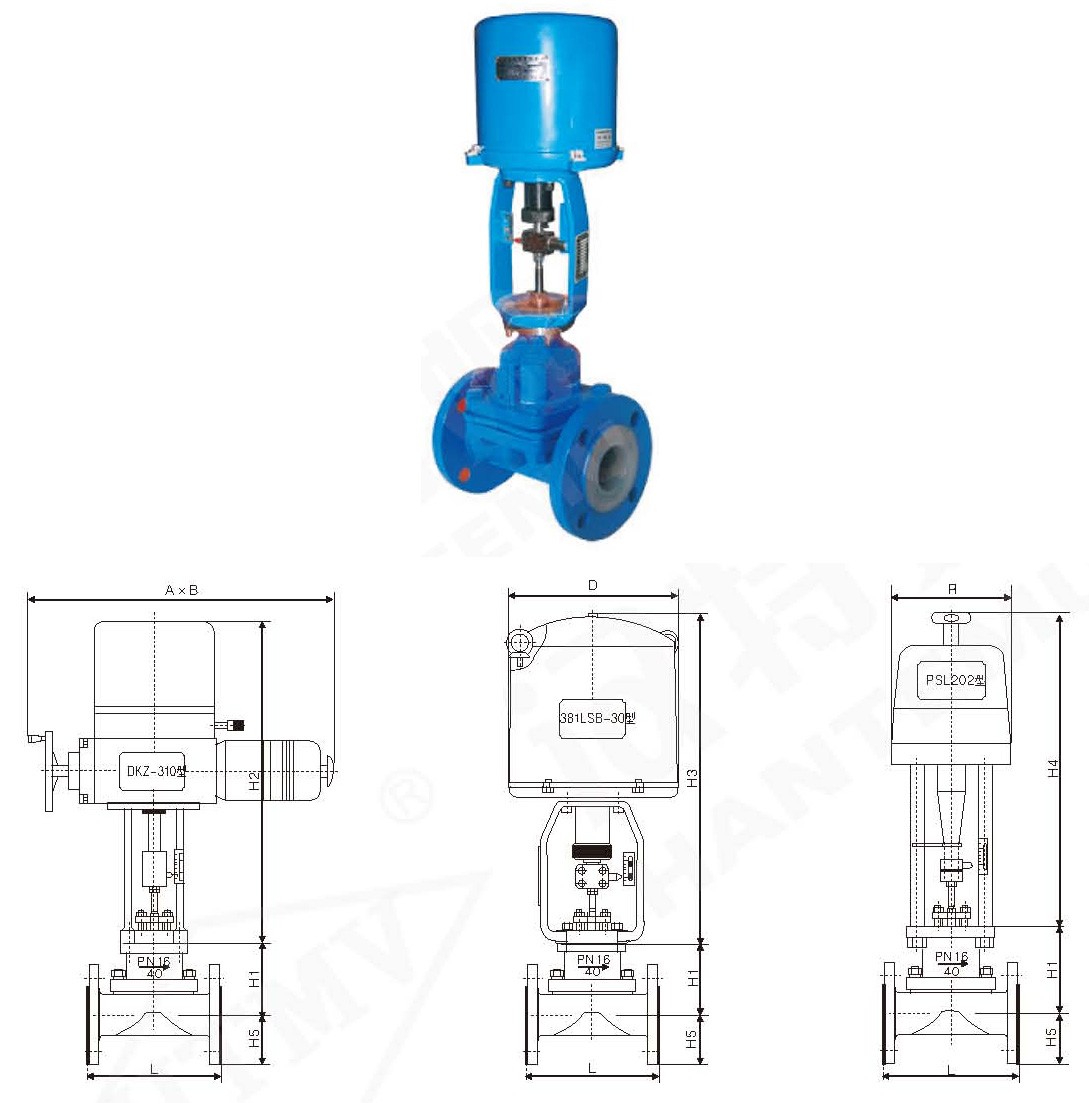

外形尺寸：参照表2

产品重量：参照表2

接线端子圈：参阅所配执行机构使用说明书 油漆颜颜色：调节阀的气动执行机构和阀的表面应涂漆，不锈钢和铜的阀可不 涂漆，阀体上的箭头及文字涂红 漆。用户指定色彩也可。
