产品概述

ZDLPF46电子式电动衬氟调节阀，接受调节仪表输入的(4-20mADC0-10mA  DC或1-5V DC)等控制信号即电源即可控制运转，实现对工艺管路流体的自动调节控制。广泛应用于精确 控气体、液体、蒸汽等介质的工艺参数，如压力、流量、温度、液位等参数保持在给定值， 是符合IEC标准的调节阀产品。广泛用于电力、冶金、化工、石油、轻纺、制药、造纸等工业 部门的生产自动化控制。其中电动电动单座调节阀适用于压差较小，介质粘度较大有颗粒杂 质场合，电动套筒调节阀适用于压差较大且泄漏量较大场合。

标准技术参数

阀体

型      式：直通铸造球形阀

阀   尺 寸 ：DN20~DN300

额 定 压 力 ：PN10、PN16

法兰标准：钢制法兰按GB9113-2000, GB/T20592-2009

密封面型式：凸面

材      料 ：WCB+F46、CF8+F46、WCB+PFA、CF8+PFA

结构形式：压力平衡型

压盖型式：压板式

填      料：型聚四氟乙烯填料，柔性石墨填料

垫      片：型式，齿轮型和平型，材 料 ，F4/ 改性F4,  不锈钢+石墨

执行机构

型   式：多弹簧式薄膜执行机构ZHg-22,ZH-23,ZHg-45,ZH-56

阀作用：正作用，反作用

膜片材料：丁晴橡胶夹增强涤纶织物

弹簧量程：20~100KPa,40~200KPa,80~240KPa

供气压力：0.14~0.4KPa

信号接口：内螺纹M16X1.5

环境温度： -30℃~+70℃

性能

额定 KV 值：参照表1

流量特性：线性，等百分比

可调范围：50:1

阀座泄漏率：(对于额定KV值%)小于0.00001% 以下(ANSI B16.104-197601级)

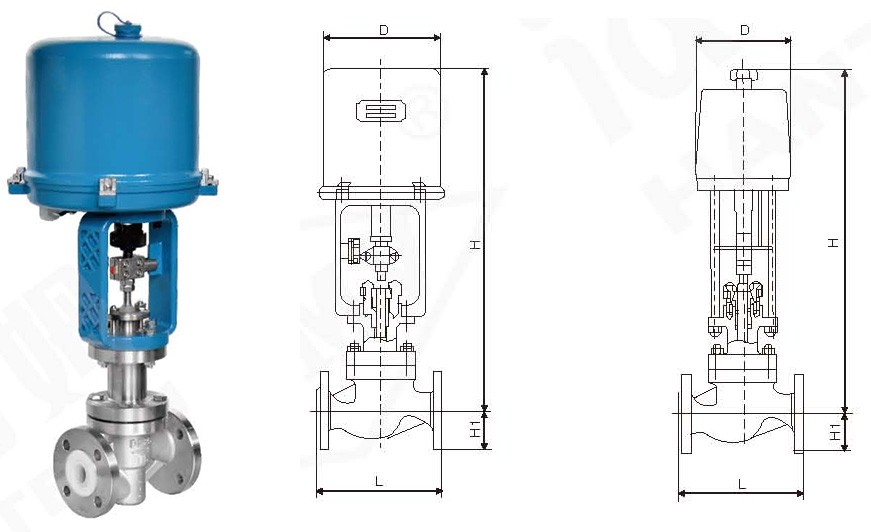

外形尺寸：参照表2

油 漆 颜 色 ：调节阀的气动执行机构和阀的表面   应涂漆，不锈钢和铜的阀可不涂漆。 阀体上的箭头及文字涂红漆。用户指定色彩也可。
