产品概述

ZJHPF46衬氟气动单座调节阀是由多弹簧气动薄膜执行机构和防腐蚀直通低流阻单座阀 组成。在与流全接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙 丙烯(F46)、聚四氟乙烯(PTFE)、可溶性聚四氟乙烯(PFA)等防腐蚀材料，完全能达到切断腐蚀 性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流体通道呈S流线型、压降损失小阀 容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质 的自动调节控制，广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体 类介质的控制。

标准技术参数

阀体

型      式：直通铸造球形阀

阀  尺   寸 ：DN20~DN300

额 定 压 力 ：PN10、PN16

连接形式：法兰式

法兰标准：钢制法兰按，GB9113-2000，GB/T20592-2009

密封面型式：凸面

材      料：WCB+F46、CF8+F46、WCB+PFA、CF8+PFA

结构形式：压力平衡型

压盖型式：压板式

填    料：型聚四氟乙烯填料，柔性石墨填料

垫   片：型式，齿轮型和平型

材 料 ，F4/ 改 性F4,   不锈钢+石墨

执行机构

型  式：多弹簧式薄膜执行机构，ZHA-22,ZH-23,ZH-45,ZH-56

阀作用：正作用，反作用

膜片材料：丁晴橡胶夹增强涤纶织物

弹簧量程：20~100KPa,40~200KPa,80~240KPa

供气压力：0.14~0.4KPa

信号接口：内螺纹M16X1.5

环境温度：-30℃~+70℃

性能

额定KV值：参照表1

流量特性：线性，等百分比

可调范围：50:1

阀座泄漏率：(对于额定KV值%):小于0.00001% 以下(ANSI B16.104-197601级)

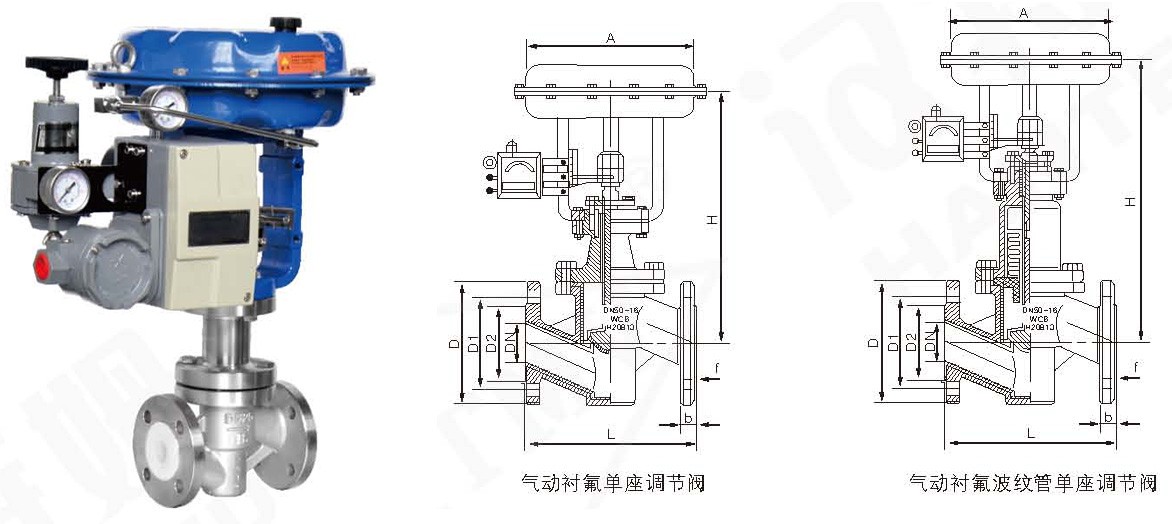

外形尺寸：参照表2

油漆颜色：调节阀的气动执行机构和阀的表面 应涂漆，不锈钢和铜的阀可不涂漆 阀体上的箭头及文字涂红漆。用户指定色彩也可。
