产品概述

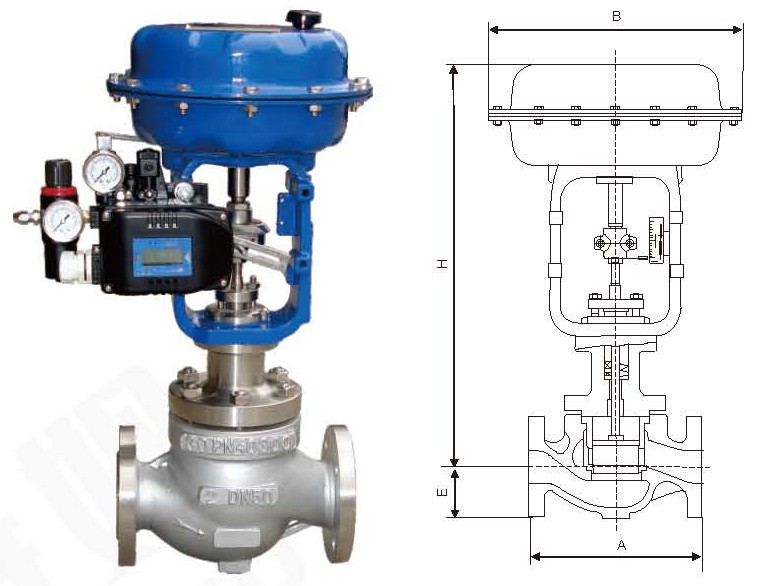

CV3000 系列笼式调节阀是一种压力平衡式的调节阀，阀体流体通道呈S流线型，还设有一个 改善套筒周围流体平稳流动的导流翼，优点是压降损失小，流量大，可调范围广，流量特性曲线 精度高，动态稳定性好，噪音低，空化腐蚀小。调节阀配用多弹簧式薄膜执行机构，结构紧凑， 输出力大。适宜控制高温，低温的高压差流体。

标准技术参数

阀体

公称通径：40-200mm

公称压力：ANSI 125、150、300、600 JIS 10、16、20、30、40K   PN1.6、4.0、6.4MPa

连接型式：法兰式：FF、RF、RJ、LG 标准按 ANSI B16.5;JIS B2201；JB/T79.1 PN1.6MPa,JB/T79.2 凹凸面

焊接式：嵌接焊SW(40~50mm)、对接焊BW(65~200mm)

材    料：ZG25        ZG1Cr18Ni9        ZGDCr17Ni12Mo2        1.25Cr0.5Mo        5.0Cr0.5Mo   SCPH21                SCPH61 Ti

上阀盖：常温型 (P):-17~+230℃。伸长 I 型(E1):-45~-17℃,+230-566℃。伸长Ⅱ型(E2):   整体式(E21):-100~-45℃。焊接式(E2W):-196~-100℃

波纹管型： - 17~+230℃ 压盖型式：螺栓压紧式

填    料：V型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉编织填料。

执行机构

型      式：HA多弹簧式薄膜执行机构。

弹簧范围：0.02~0.10,0.08~0.24MPa

供气压力：0.14,0.16,0.28,0.40MPa

气 源 接 头 ：Rc1/4

环境温度： -30~+70℃

阀作用型式：气开式或气关式

性能

泄漏量：常温型

金属阀座：符合标准ANSI   B16.104Ⅱ级 ，≤0.5%额定Cv,   特殊要求可做到 Ⅲ级，≤0.1%额定Cv

聚四氟乙烯阀座：符合标准ANSI  B16.104VI级 ， ≤10%额定Cv 符合标准ANSI B16.10411级，≤0.5%额定Cv

回    差：3%    (不带定位器)

线    性：±5%  (不带定位器)，±1%    (带定位器)

备    注：采用标准的V 型聚四氟乙烯填料
