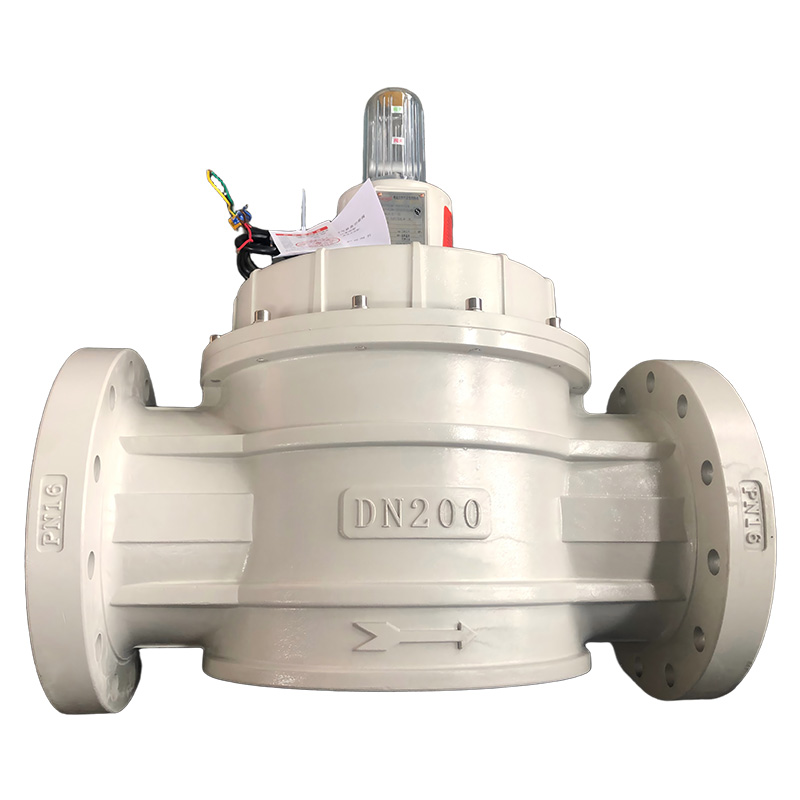

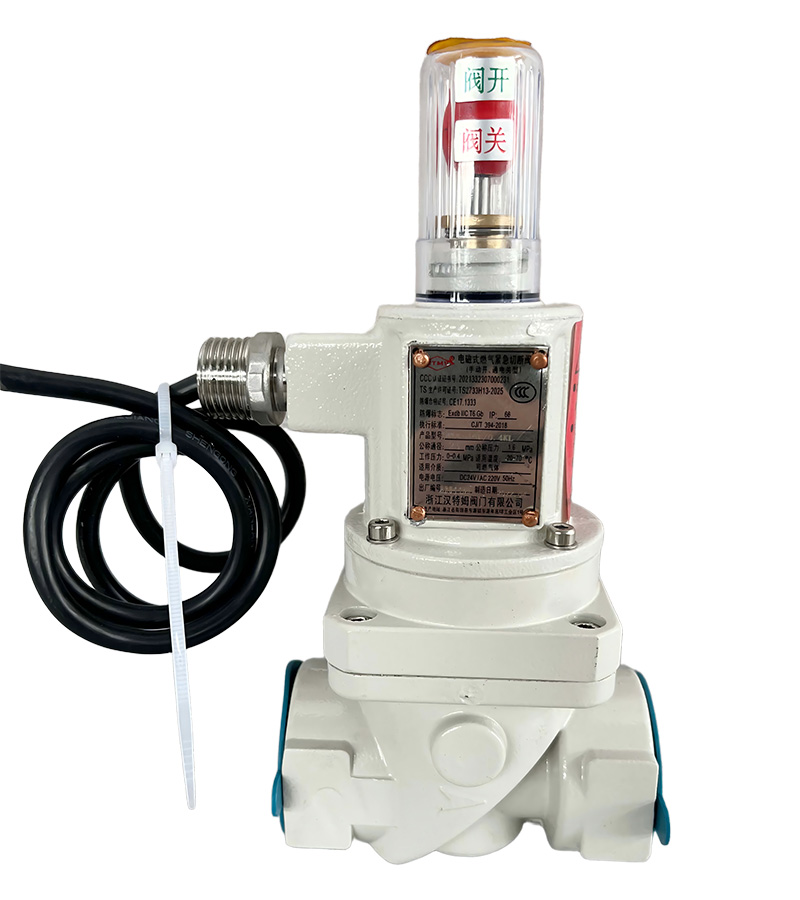

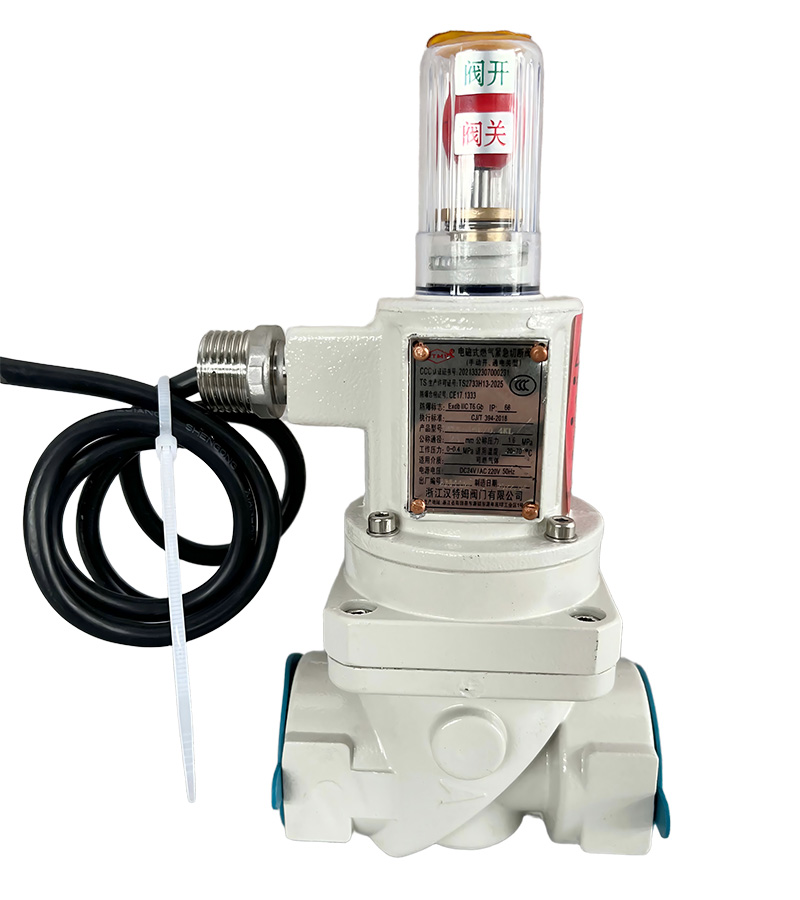

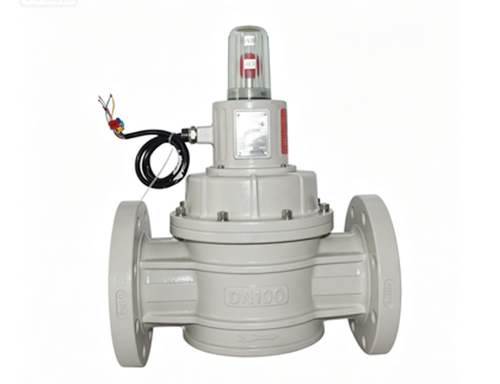

技术参数

型    号：DRQF-DN-0.4/BTFNE

结构类型：直动式/先导式

工作方式：能够长期带电工作。且长期带电工作时，

电磁阀表面无温升

关阀方式：无源触点闭合信号，断电关，手动关(三种关阀方式）。

控制方式：手开、无源开关触点关、断电关、手关

公称通径：DN15～DN600

公称压力：1.6 MPa

工作压力：0～0.4MPa

工作电压：DC24V/AC220V（同时具备）

电压公差：-15%和+10%

防爆等级：Ex db ⅡCT6 Gb

防护等级：IP66

关阀时间：DN65及以下关阀时间≤1秒；

DN80—DN200关阀时间≤2秒，DN250及以上关阀时间≤3秒

使用环境温度：-20℃～+60℃

引线长度：1m

连接方式：螺纹连接G1/2”~2”  法兰连接DN15~DN600

安装方式：水平或垂直

手动复位：手动装置不会使阀门自动复位和使自动关断功能失效

密封材料：NBR丁晴橡胶/FPM氟橡胶

阀体主体材质：铸钢WCB或铝合金ZL104

隔爆外壳材质：奥氏体不锈钢304或铝合金。

外观涂层：符合欧洲2000/53/CE标准的环氧树脂静电粉末喷涂工艺。

功耗：稳定工作时功耗小于1W。

适用介质：天然气、城市煤气、液化石油气、沼气等可燃性气体

使用寿命：使用寿命可达15年，安全启闭次数可达10000~50000次

工作原理：

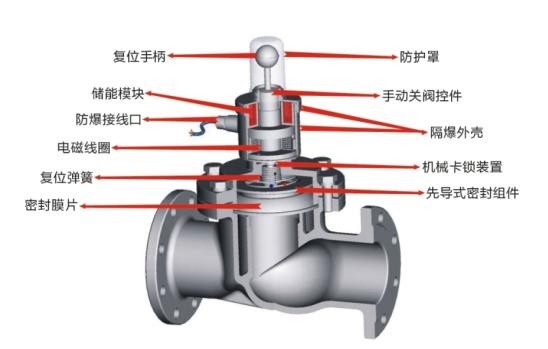

DRQF系列常闭型电磁式紧急切断阀，电控部分由电磁线圈、复位手柄、卡锁装置、关阀按钮等组成，阀门部分由阀体、阀盖、阀杆、密封组件、复位弹簧等组成。

本产品的初始状态是，无电关闭。工作时首先给电磁阀通电，其次旋开防污护罩，手动向上拉起复位手柄，阀杆带动密封组件上移，阀门开启，同时卡锁装置将阀杆及密封组件锁定在开启状态，切记防护罩复位。当接收到关阀信号或供电系统断电时，关阀线圈通电并产生磁力，使卡锁装置解除锁定，密封组件在复位弹簧的作用下向下移动，阀门关闭。当事故处理完毕，开阀须经人工干预现场手动开阀，符合安全管理规范。

供电线路断电时，在保证安全用气的情况下，该阀可手动开启关闭电磁阀。

技术特点及优势：

一电源电压

本阀同时具备AC220V、DC24V两种控制电压，可满足不同工况需求，防止因选型错误而造成现场控制电压不符，（专利号： ZL  2012 2 0624107.X )。

二 储能模块

采用自主设计的具有储存和释放电能的胶封式储能关阀模块，具有运行无温升、低能耗、抗干扰等特点，（发明专利号：ZL 2012 1 0479201.5 ）。

三 延时关阀

本阀具有断电延时关阀功能，可有效防止可能导致阀门误动作的电磁干扰（如电压暂降、短时中断和电压变化等），符合国家标准规范。

四 解锁装置

电磁解锁装置采用不锈钢铸造一体式防爆结构，防爆形式为隔爆型，一体式的解锁装置可灵活拆装，且拆装不影响阀体的气密性，符合国家标准规范。

五 锁定装置

采用自主设计的机械卡锁装置进行阀位锁定，可防止外力干扰造成误操作，具有操作灵活，安全可靠，使用寿命长等特点，安全启闭次数可达10000~50000次，(专利号： ZL  2014 2 0829529.X )

六 内部结构

采用先导式加直动式的复合式结构，开阀时驱动先导阀以建立主阀上下部的压差使主阀打开至开阀位置并可靠锁定，具有开启力矩小，使用压力范围大等特点。

七 关阀方式

本阀可通过报警信号关阀、联动箱紧急关阀、断电关阀和现场手动关阀，当供电系统意外失电（如自然灾害、线路故障、停电等），阀门可实现自动关闭；当报警控制系统失效或应急情况下可通过控制室的联动箱紧急关阀或现场手动关阀，手动关阀控件需解除防护后才能操作，符合国家标准规范。

八 阀位指示

本阀具备阀位开关指示功能，也可根据客户要求提供带反馈信号的产品。方便客户灵活选择。

九 表面处理

本阀表面采用了环氧树脂静电粉末喷涂工艺，其工艺符合欧洲2000/53/CE标准，具有较强的防静电、耐水、耐污、耐风沙、耐潮湿、耐腐蚀等特点，是所有严苛工况环境的理想选择。
